Ошибки в конструкторской документации, которые обходятся дороже самого производства

Топ‑7 самых дорогих ошибок в конструкторской документации

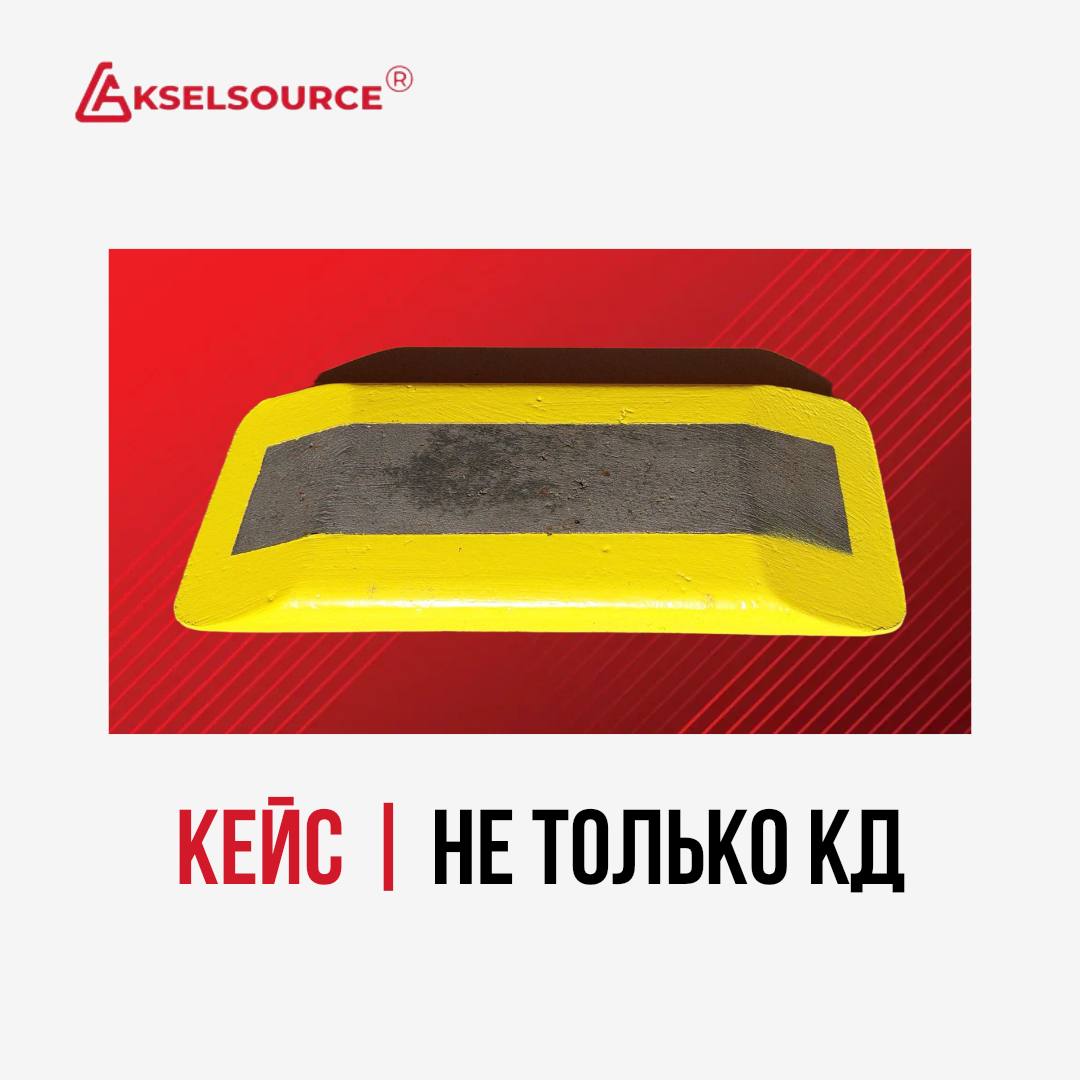

Показателен кейс, с которым мы столкнулись, когда к нам обратился клиент из транспортной отрасли. Ему требовался токосъемный башмак для железнодорожного состава — ответственная деталь, от которой зависит стабильность энергоснабжения. Импортные поставки прекратились, оригинальных чертежей не было, а сроки горят. Перед нами стояла задача не просто нарисовать чертеж, а гарантировать создание физически работающей детали, готовой к эксплуатации. Этот проект наглядно показал, как типовые ошибки в подходе к документации могут похоронить даже самое срочное и важное решение, и как системный инжиниринговый метод позволяет не только избежать их, но и превзойти исходный образец.

Давайте разберем самые критичные и дорогостоящие ошибки, которые годами кочуют из проекта в проект, и на примере реального кейса увидим, как их можно не просто исправить, а предотвратить на системном уровне.

Несоответствие размеров и допусков: фундаментальный провал, который можно предвидеть. Проблема часто выглядит технически сухо: чертеж не соответствует реальным габаритам оборудования или требованиям сборки. На практике это означает работу с неполными или устаревшими данными без натурной верификации. В нашем кейсе с башмаком этой проблемой стало неучтенное явление усадки чугуна. Даже идеальная 3D‑модель, снятая со сканированного образца, не гарантировала, что отлитая деталь будет соответствовать нужным размерам. Если бы мы ограничились передачей цифровой модели, клиент получил бы партию геометрического брака.

Последствия здесь всегда катастрофичны: полный брак партии, внеплановые остановки сборочных линий. Стоимость таких ошибок — десятки миллионов рублей. Решение — обязательная верификация через опытное производство. Мы не остановились на модели, а изготовили опытную отливку, замерили фактические размеры после остывания, внесли температурные поправки в цифровую «ДНК» детали и только затем запустили серию.

Неполная и противоречивая информация: директива к хаосу. Когда в техтребованиях отсутствуют данные о материалах, покрытиях или есть прямые противоречия, это директива производству «действовать на своё усмотрение». Результат — неконтролируемое снижение прочности, коррозия, преждевременный износ. В работе с башмаком был важен не просто «чугун», а конкретная марка ВЧ50 (высокопрочный чугун) со специфическими свойствами на разрыв и износ. Указание общего термина без ГОСТа могло привести к поставке неподходящего материала и выходу узла из строя в ответственный момент. Решение — внедрение единых стандартов оформления техтребований и привязка каждого параметра к конкретному нормативному документу.

Отсутствие технологичности конструкции: когда идея не встречается с реальностью. Амбициозный проект разбивается о простой факт: деталь невозможно или крайне дорого изготовить на имеющихся мощностях. Классический пример — неучтенные углы выхода режущего инструмента при фрезеровании. В нашем случае ключевым был анализ технологичности литья такой сложной фигуры. Потребовалась проработка конструкции литниковой системы (каналов для расплава), чтобы обеспечить равномерное заполнение формы без раковин и напряжений. Решение — технологический аудит на ранней стадии. Мы смоделировали процесс литья, что позволило избежать брака и многократных дорогостоящих переделок оснастки.

Работа с устаревшими чертежами: бич, стоящий 40% ошибок. Использование неактуальной версии чертежа — причина до 40% всех несоответствий. Последствия — выпуск некондиционной продукции, рекламации, суды. В кейсе с башмаком исходной документации не было в принципе, что, как ни парадоксально, стало преимуществом: мы создавали актуальный цифровой оригинал с нуля, исключив версионную путаницу. Для большинства же компаний решение — внедрение строгого контроля версий в PLM‑системах, где каждая правка документируется и утверждается.

Неучтенные возможности реализации: проектирование в рыночном вакууме. Если для воплощения требуются уникальные материалы с поставкой 6‑9 месяцев, это гарантированный срыв контракта. Исходная задача клиента звучала как «сделать одну партию, пока не возобновится импорт». Наш анализ рынка показал, что возобновление поставок под большим вопросом. Мы сразу предложили решение не на раз, а на перспективу, обеспечив клиенту не временную заплатку, а стабильного локального поставщика на годы вперед. Решение — интеграция анализа логистики и доступности материалов в этап проектирования.

Игнорирование экономических факторов: путь к технически идеальному разорению. Технически совершенное, но экономически нецелесообразное решение — путь к краху проекта. Использование дорогого импортного аналога при наличии отечественного, отвечающего 95% требований, взвинчивает бюджет на 50‑200%. В данном кейсе экономическая экспертиза подтвердила, что локализация производства башмака даже малыми сериями даст клиенту долгосрочную экономию и независимость от валютных колебаний. Решение — обязательная экономическая оценка вариантов конструкции на этапе эскизного проектирования.

Заключение: от проверки чертежей к контролю над всем процессом — кейс «Токосъемный башмак». История с токосъемным башмаком — это не просто пример успешного реверс‑инжиниринга. Это наглядная демонстрация того, как инжиниринговый подход побеждает типовые ошибки КД через контроль полного цикла.

Клиенту был нужен результат — работающая деталь, а не пакет документов. Наш цикл «3D‑сканирование → создание цифровой модели → опытное литье → корректировка по факту усадки → серийное производство» позволил последовательно устранить риски:

Итог: разовая задача переросла в серийное производство, которое длится уже три года. Клиент продолжает сотрудничество не вынужденно, а потому что получил продукт, который по стабильности параметров превзошел оригинал.

Этот кейс доказывает: настоящая профилактика ошибок — это не пассивная проверка чужого чертежа, а активное управление всем процессом превращения идеи в надежное, серийное изделие.

Профилактика ошибок: многоуровневая система контроля

Мы внедряем четырехуровневую систему проверки КД:

1. Автоматизированная верификация — проверка соответствия стандартам ЕСКД.
2. Технологический аудит — оценка изготовимости и сборки.
3. Экономическая экспертиза — анализ стоимости реализации.
4. Валидация с заказчиком — финальное подтверждение соответствия требованиям.

Бесплатный чек‑лист для самостоятельной проверки КД

Чтобы предотвратить попадание фатальных ошибок в производственный цех, мы систематизировали ключевые точки контроля в практический чек‑лист для самостоятельной проверки КД. Этот инструмент позволяет инженеру или руководителю проекта за 20‑30 минут провести структурированный аудит документации.

Практический чек‑лист, который поможет выявить 95% критичных ошибок на ранних этапах:

1. Проверка актуальности версии чертежа.
2. Контроль соответствия размерных цепей.
3. Верификация ссылок на нормативную документацию.
4. Анализ технологичности изготовления.
5. Проверка доступности указанных материалов.
6. Контроль экономической целесообразности.
